Система MP-Bus





MP-Bus это шина BELIMO, построенная по принципу ведущий (MP-Master) / ведомый (Slave). К ведущему MP-Master может быть подключено по шине до 8 шт. ведомых : MP/MFT(2) приводов для воздушных заслонок или MP/MFT(2) приводов для устройств регулировки водяного потока, МР приводов для противопожарных клапанов или МР устройств для систем VAV. МР-Master является коммуникационным узлом (SPS или DDC контроллеры с МР интерфейсом) или МР устройством перехода (для подключения к полевой шине). BELIMO PC-Tool MFT-P также MP-Master.

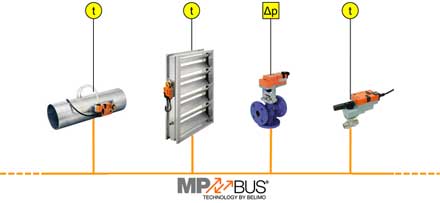

В системе MP-Bus к одному MP/MFT(2) приводу может быть подключен один датчик (S). Данные , получаемые с датчика, записываются приводом и в цифровом виде передаются через MP-Bus шину. Определение и расчет данных с датчика производится в MP-Master. К МFT приводам могут подключаться активные датчики (с выходным сигналом 0…10 В=) и переключатели ОТКР/ЗАКР. Кроме того пассивные резистивные датчики (например Pt1000) могут подключаться к приводам типа MP/MFT2 .

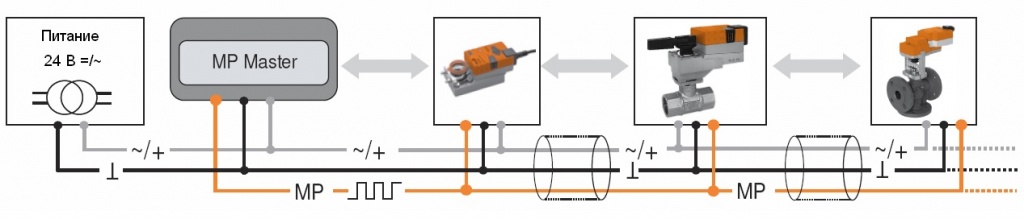

Передача данных и электропитание в системе MP-Bus осуществляется по одному кабелю. Напряжение питания MP/MFT(2) приводов защищено заземлением и питанием 24 В ~ или 24 В=. Ведущий MP-Master контроллер осуществляет коммуникацию с подключенными приводами через МР коммуникационный кабель, который одновременно используется и для «земли» и для подачи напряжения.Bus.jpg

Не требуется ни специальный кабель, ни закрывающие резисторы. Шина MP-Bus может быть установлена с использованием любого доступного кабеля.

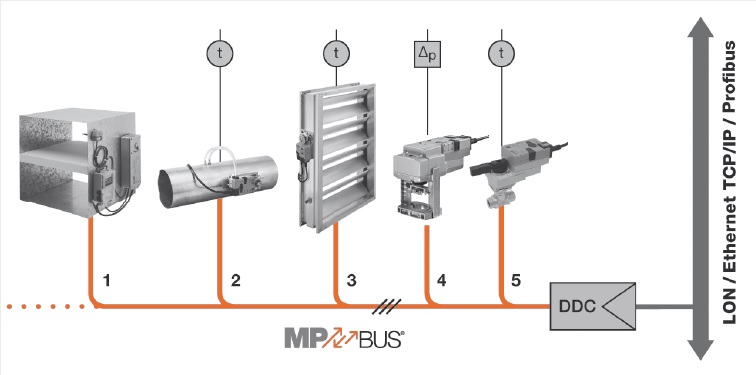

Система BELIMO MP-Bus была спроектирована специально по принципу ведущий – ведомый для приводов и датчиков в системах ОВиК. Она позволяет сгруппировать любые 8 элементов вместе и подключить их к любой системе высшего уровня (BACnet®, LonWorks®, Modbus RTU, EIB/KNX, Profibus DP, Ethernet TCP/IP и т.д.). Управляющим устройством MPMaster могут быть как шлюзы UK24BAC, UK24LON, UK24MOD или UK24EIB, выпускаемые BELIMO, так и любой другой шлюз и контроллер другого производителя с интегрированным МР интерфейсом.
